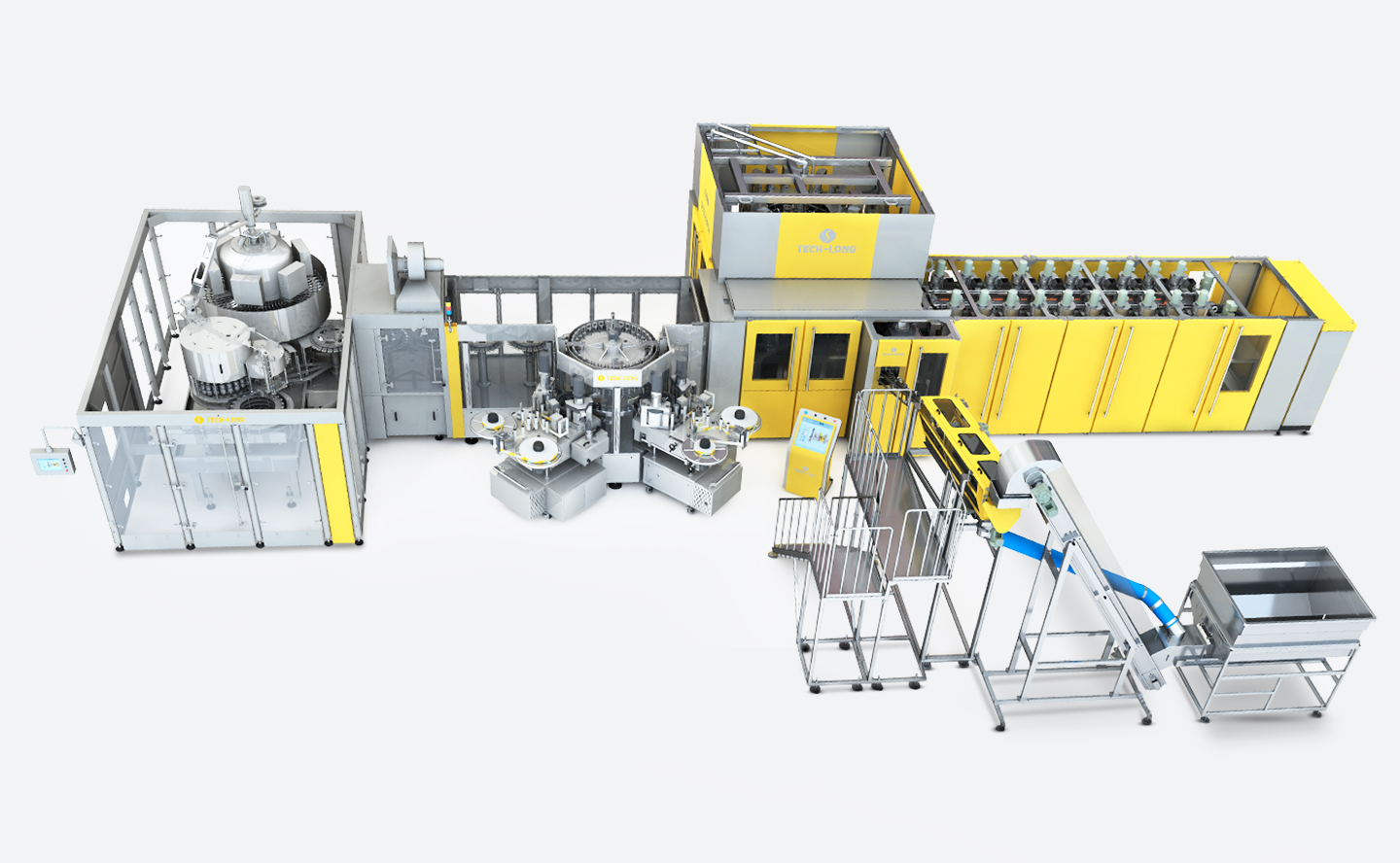

Máquina Monobloco BLFC
Monobloco de Sopro, Etiquetagem, Envase e Fechamento para
garrafas de água e refrigerante
A TECH-LONG é uma das poucas empresas capazes de oferecer a tecnologia avançada de sopragem de
PET, fundamental para produzir garrafas com alta qualidade. Nossa máquina monobloco BLFC integra
sopro, etiquetagem, envase e fechamento em um único equipamento, sendo a solução mais avançada para
envase de água e refrigerante.
Máquina Monobloco BLFC
Dados Técnicos
| Número de moldes/conjuntos de rotação de garrafas/válvulas de enchimento/cabeças de fechamento | 20×36×60×24 | Faixa de diâmetro da garrafa (mm) | Φ40～Φ80 |
| Capacidade nominal (BPH) | 48,000 | Faixa de volume da garrafa (ml) | 200～750 |
| Consumo de ar de alta pressão (nm³/min) | 9.8 (30bar) 8.2 (25bar) | Faixa de altura da garrafa (mm) | 150～320 |
| Potência instalada (kw) | 438 | Faixa de largura da etiqueta (mm) | 30～175 |
| Dimensão (mm) | L21257 × W9270 × H3560 | Faixa de comprimento da etiqueta (mm) | 138～266 |
| Peso bruto (T) | 35.2 | Distância entre o rótulo e o fundo da garrafa (mm) | 35～115 |
Máquina Monobloco BLFC
VANTAGENS
Máquina Monobloco BLFC – Capacidade 48.000 BPH
Comparada com linhas de produção tradicionais, a estrutura integrada e compacta do monobloco pode economizar de 20% a 30% da área ocupada.
Menor número de operadores
A alocação de pessoal é otimizada: de 3 operadores para equipamentos tradicionais, passa a 1 operador para este monobloco.
Compatível com diversos tamanhos de garrafa
Troca rápida das peças de tamanho de garrafa. Transporte via garra de garrafa para melhor proteção do corpo da garrafa.
Eficiência de equipamento de até 98% com sistema inteligente MES
A eficiência do equipamento ultrapassa 98% com o sistema inteligente MES, que oferece múltiplas funções como controle, manutenção e gestão.
Sistema de inspeção visual e ejeção de produtos
Detecção rápida e precisa de garrafas vazias, vedação da tampa e nível de enchimento, com ejeção rápida de produtos defeituosos. Vantagens: alta velocidade, precisão, operação estável, entre outras.
Redução do consumo de energia
Com a mais avançada tecnologia de economia de energia da TECH-LONG, apresenta excelente capacidade de redução de consumo de energia:
Economia de 40% a 55% de ar comprimido
Economia de 25% a 35% de eletricidade
Principais características do soprador
- Estruturas de alongamento servo e vedação mecânica permitem ajuste flexível de parâmetros e máximo ângulo de processamento.
- O molde base é intertravado com o mecanismo de abertura e fechamento do molde, reduzindo impactos e vibrações.
- Tecnologia de sopro com 6 unidades para reduzir o consumo de ar comprimido em 40% a 55%.
- Troca rápida de partes do acabamento do gargalo e corpo da garrafa para se adaptar a garrafas de vários formatos.
- Sistema de aquecimento rápido e circulação de ar que pode economizar mais de 40% de energia.

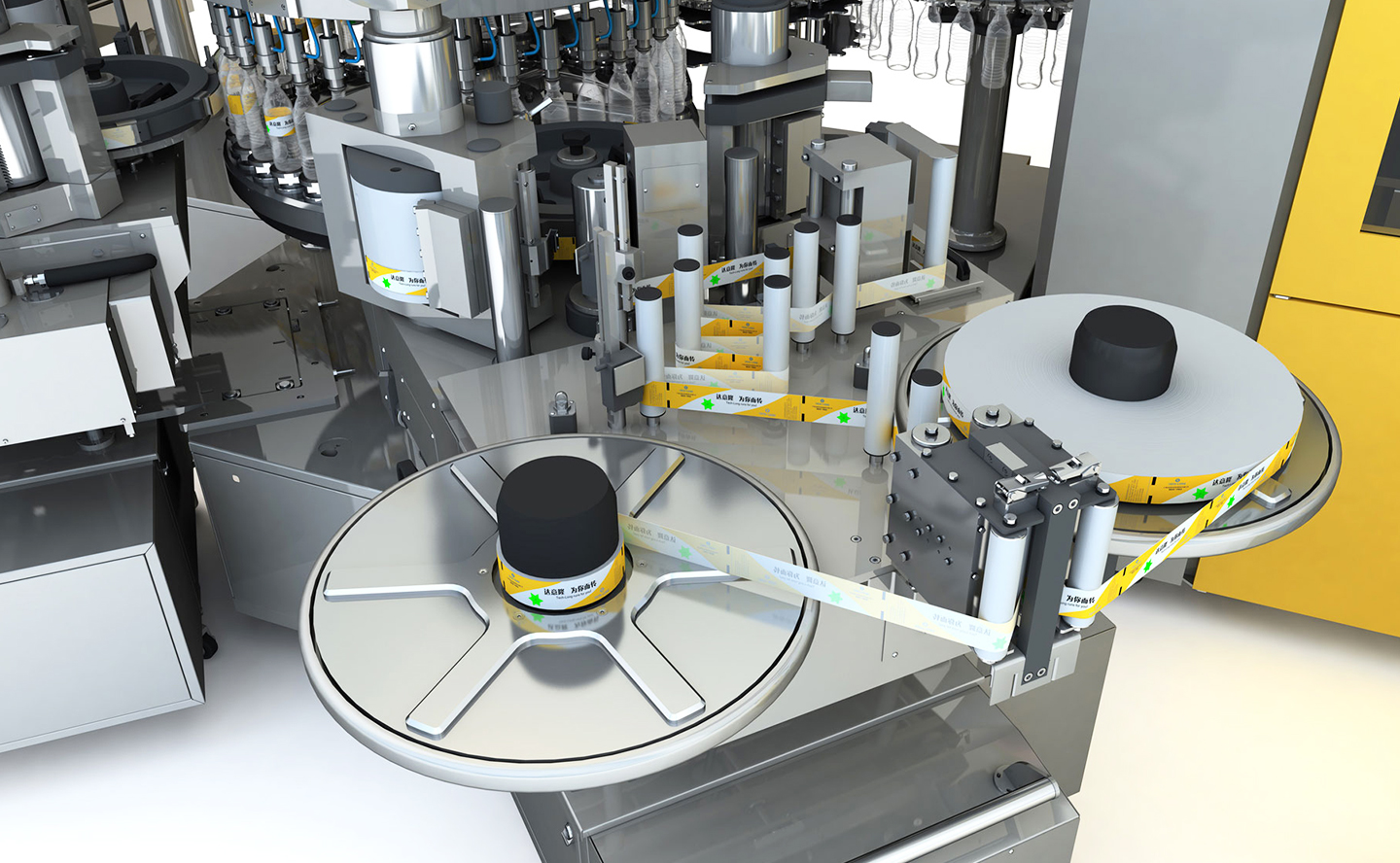

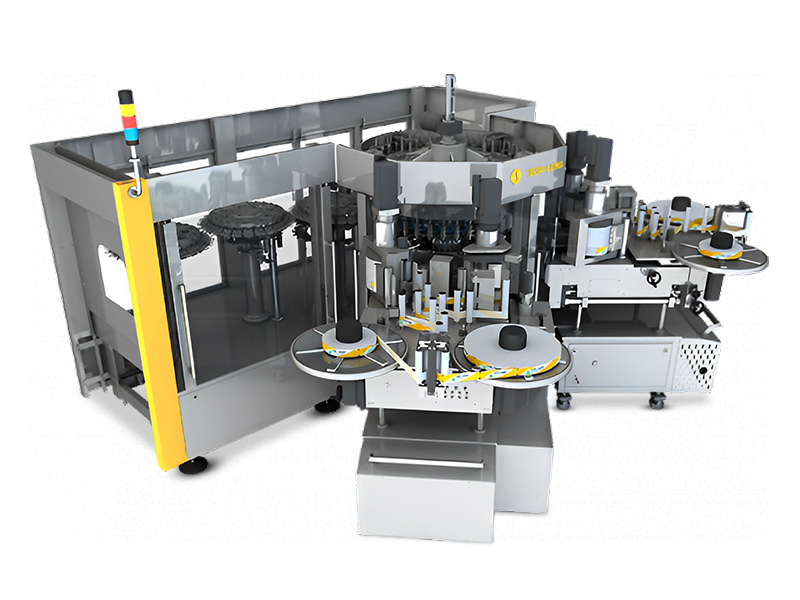

Características do design de rotulagem
A máquina integra sopro de garrafas, rotulagem e fechamento, transportando as garrafas por meio de
garra para minimizar danos.
A rotuladora fica após a máquina de sopro, aplicando etiquetas em garrafas vazias por meio de
garra.Especificações:
TLBloc 720-12F-S-1000-RL: série de garrafas moldadas totalmente servo, capacidade 6.000 BPH
TLBloc 720-20H-S-1000-RL: série de garrafas redondas, capacidade 24.000 BPH
TLBloc 1080-30H-S-1000-RL: série de garrafas redondas, capacidade 40.000 BPH
TLBloc 14400-40H-D-2000-RL: série de garrafas redondas, capacidade 54.000 BPH
TLBloc 1800-60H-D-2000-RL: série de garrafas redondas, capacidade 72.000 BPH
Vantagens da rotulagem:
Design modular e alocação de múltiplas estações permitem atender simultaneamente rotulagem com cola quente e autoadesiva.
Sistema detecta automaticamente o uso do rolo de etiquetas. Ao atingir parâmetro pré-definido, a rotuladora reduz a velocidade sem parar, trocando o rolo automaticamente.
Cada parte do sistema possui servo drive independente para maior precisão e eficiência de rotulagem, além de reduzir vibração e ruído.
Adota corte em formato de arroz: rotulagem rápida de garrafas pequenas, compatível com modelos grandes.Dispositivo automático de limpeza de cola: completa a ação de limpeza da cola automaticamente, reduzindo paradas e aumentando eficiência.
Servo drive independente: controle preciso de corte, colagem e aplicação de etiquetas.
Dispositivo de remoção rápida: remove com precisão garrafas sem etiqueta durante a operação.

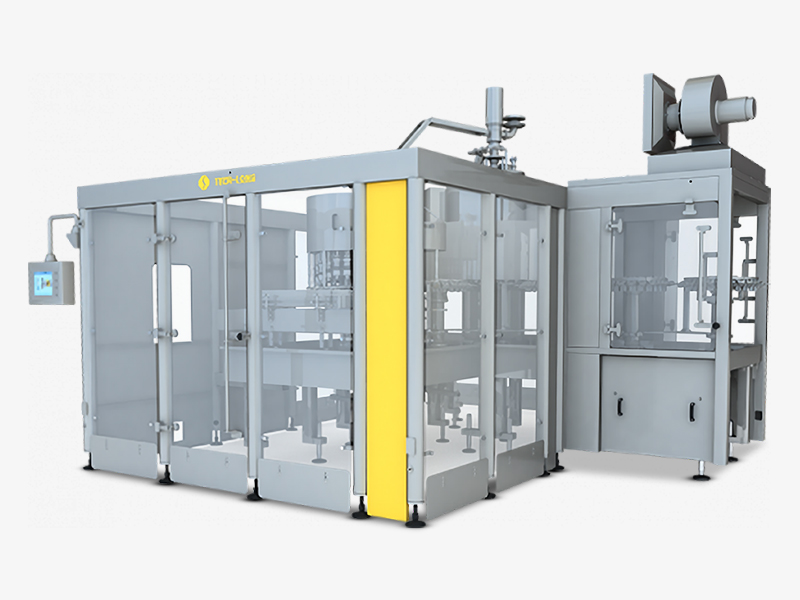

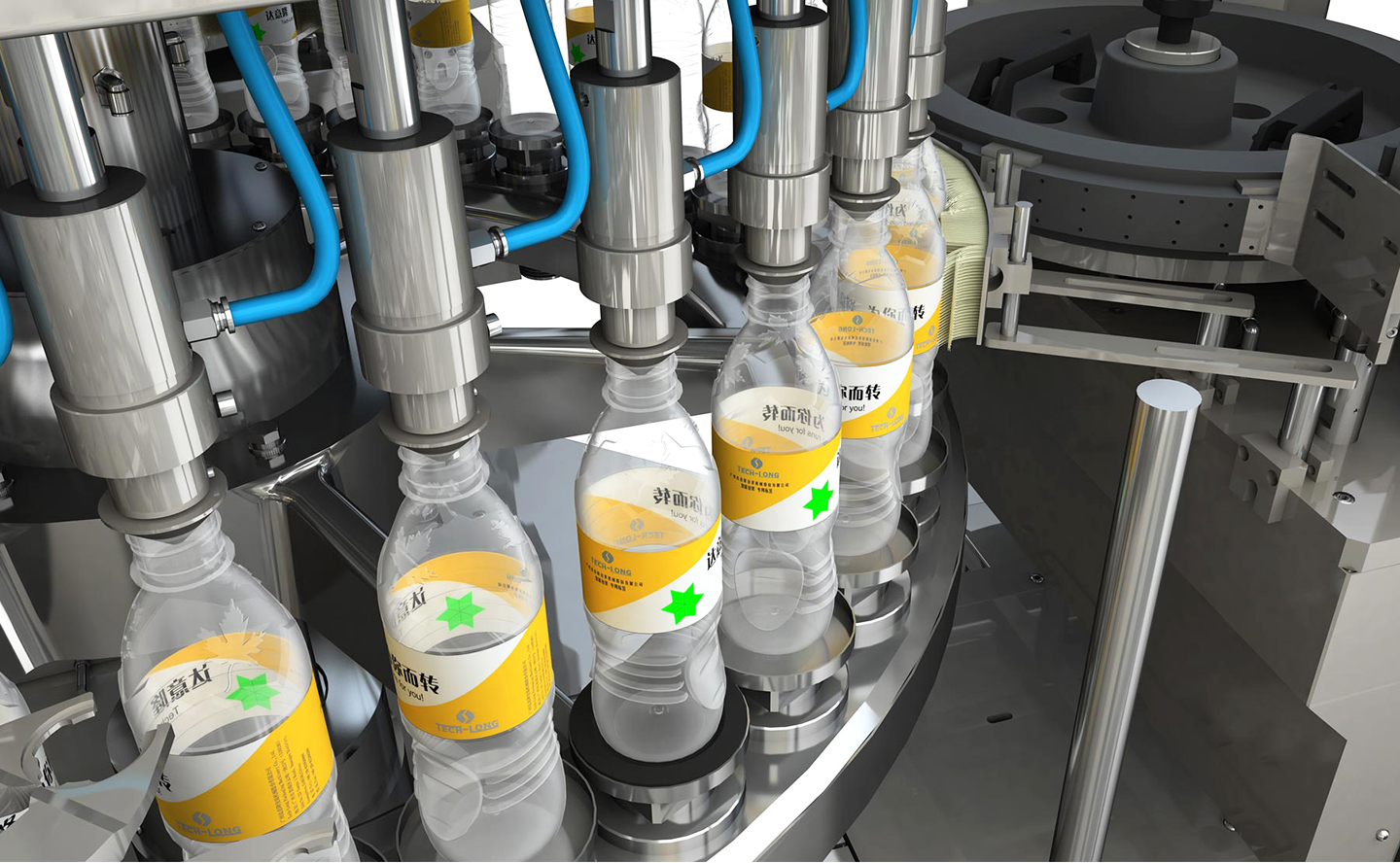

Características de envase e
fechamento
- Vidro temperado duplo à prova de explosão, fixado em estrutura de piso, protegendo a máquina, evitando embaçamento e garantindo estética.
- Base inclinada para melhor drenagem, mais higiênica.
- Método volumétrico de enchimento via medidores de fluxo, econômico e durável.
- Troca fácil de produtos sem retorno de processo, garantindo economia de energia e higiene.
CIP totalmente automático, fechado e circulante, para alta eficiência e higiene. - Trilho otimizado e flexível para cames de fechamento, garantindo estabilidade em alta velocidade.
